เต้ารับไฟฟ้า 4 ประเภทมีอะไรบ้าง?

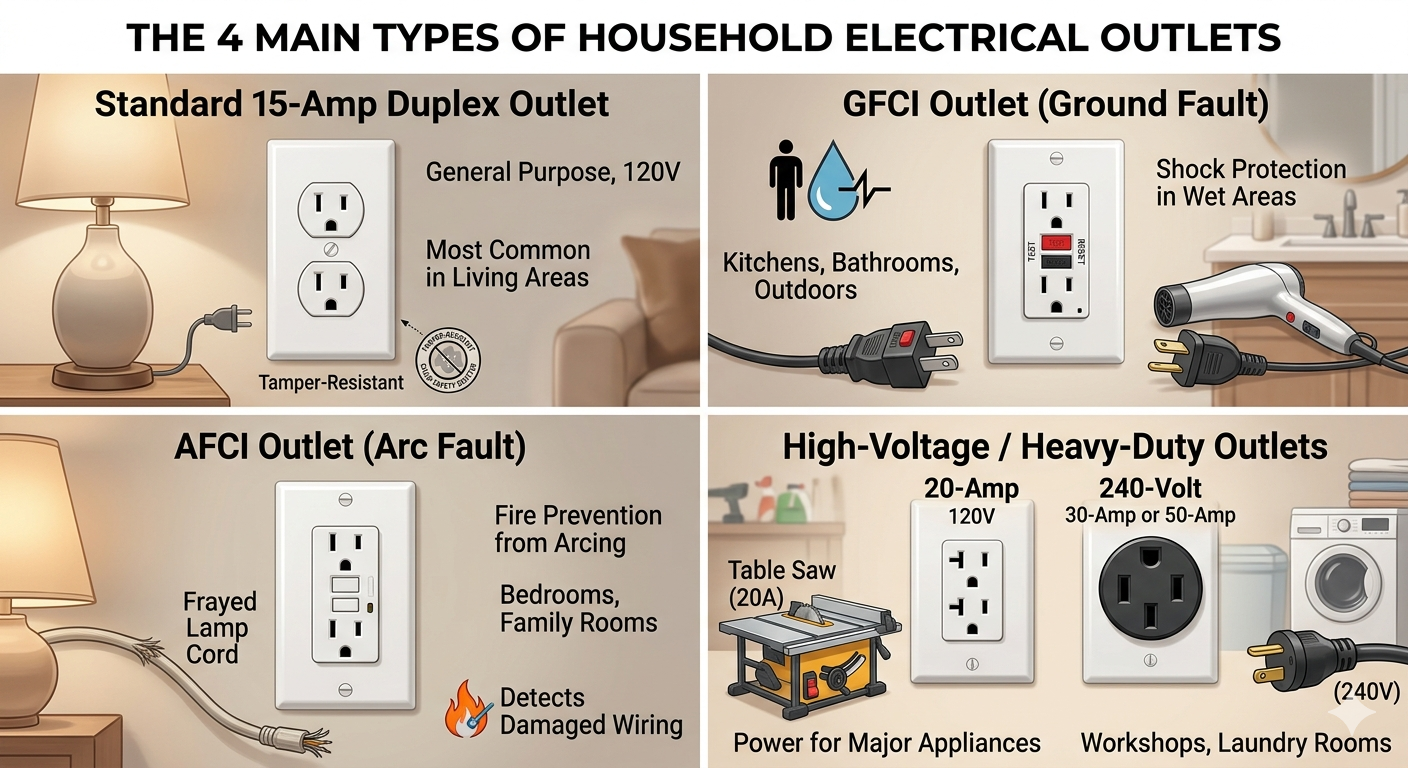

สี่ประเภทหลักของ เต้ารับไฟฟ้า ที่พบในคุณสมบัติที่อยู่อาศัยสมัยใหม่ ได้แก่ เต้ารับดูเพล็กซ์มาตรฐาน 15 แอมป์, เต้ารับ Ground Fault Circuit Interrupter (จีเอฟซีไอ), เต้ารับ Arc Fault Circuit Interrupter (เอเอฟซีไอ) และเต้ารับไฟฟ้าแรงสูง 20 แอมป์หรือ 240 โวลต์แบบพิเศษ ส่วนประกอบเหล่านี้เป็นส่วนเชื่อมต่อที่สำคัญระหว่างระบบสายไฟที่ซับซ้อนในบ้านของคุณกับเครื่องใช้ประจำวันของคุณ ตั้งแต่สมาร์ทโฟนไปจนถึงเครื่องอบผ้าสำหรับงานหนัก การทำความเข้าใจรูปแบบเหล่านี้ไม่ได้เป็นเพียงเรื่องของความสะดวกสบายเท่านั้น เป็นองค์ประกอบสำคัญของการป้องกันอัคคีภัยทางไฟฟ้าและความปลอดภัยส่วนบุคคล

1. เต้ารับดูเพล็กซ์มาตรฐาน 15 แอมป์: อุปกรณ์ในครัวเรือน

ช่องจ่ายไฟดูเพล็กซ์มาตรฐาน 15 แอมป์เป็นแหล่งพลังงานที่แพร่หลายมากที่สุดในบ้านในอเมริกาเหนือ ออกแบบมาเพื่อการใช้งานทั่วไปกับอุปกรณ์อิเล็กทรอนิกส์ที่มีกำลังวัตต์ต่ำ โดยทั่วไปแล้ว ช่องจ่ายไฟเหล่านี้จะมีช่องแนวตั้งสองช่องและรูกราวด์รูปตัว U ซึ่งแสดงถึงวิวัฒนาการจากการออกแบบสองขาที่เก่ากว่าและไม่มีการต่อสายดิน ในบ้านขนาด 1,500 ตารางฟุตทั่วไป คุณอาจพบว่ามีปลั๊กไฟประมาณ 40 ถึง 60 จุดกระจายอยู่ทั่วห้องนอน พื้นที่นั่งเล่น และโถงทางเดิน

หน้าที่หลักของร้านเหล่านี้คือการให้ความสม่ำเสมอ 120 โวลต์ อุปทาน แม้ว่าจะมีความน่าเชื่อถือ แต่ก็ขาดตรรกะภายในที่ซับซ้อนที่พบในรุ่นที่เน้นความปลอดภัย รหัสอาคารสมัยใหม่กำหนดให้ร้านมาตรฐานเหล่านี้ต้องเป็น ทนต่อการงัดแงะ (TR) . ช่อง TR มีบานประตูด้านในที่ป้องกันไม่ให้เด็กๆ ใส่วัตถุแปลกปลอม เช่น กิ๊บติดผมหรือกุญแจ ซึ่งเป็นคุณลักษณะด้านความปลอดภัยที่ช่วยลดการบาดเจ็บทางไฟฟ้าในเด็กได้เกือบ 95% เนื่องจากมีการบังคับใช้ใน National Electrical Code (NEC)

2. GFCI Outlets: การป้องกันที่จำเป็นสำหรับพื้นที่เปียก

ช่องจ่ายไฟเครื่องตัดกระแสไฟฟ้าขัดข้องกราวด์ (GFCI) เป็นอุปกรณ์ความปลอดภัยเฉพาะทางที่ออกแบบมาเพื่อป้องกันไฟฟ้าช็อตถึงแก่ชีวิตโดยการตัดไฟทันทีเมื่อตรวจพบความผิดปกติของกราวด์ สามารถระบุได้ด้วยปุ่ม "ทดสอบ" และ "รีเซ็ต" ช่องเสียบ GFCI เป็นสิ่งจำเป็นในพื้นที่ที่มีแนวโน้มว่าน้ำและไฟฟ้าจะมาบรรจบกัน เช่น ห้องน้ำ ห้องครัว ห้องซักรีด และพื้นที่กลางแจ้ง

เทคโนโลยีที่อยู่เบื้องหลัง GFCI นั้นแม่นยำอย่างเหลือเชื่อ โดยจะตรวจสอบความสมดุลของกระแสไฟฟ้าที่เคลื่อนที่ผ่านวงจรอย่างต่อเนื่อง หากกระแสน้ำไหล ออก ของลวดร้อนแตกต่างจากกระแสที่ไหลย้อนกลับ เป็นกลาง ลวดเพียงเล็กน้อยเท่านั้น 4 ถึง 6 มิลลิแอมป์ อุปกรณ์จะถือว่าไฟฟ้ารั่วลงดิน (อาจผ่านร่างกายมนุษย์) และตัดไฟภายใน 1/30 วินาที . การตอบสนองอย่างรวดเร็วนี้เป็นความแตกต่างระหว่างอาการเจ็บแปล๊บเล็กน้อยกับเหตุการณ์หัวใจวายถึงขั้นเสียชีวิต

3. AFCI Outlets: เกราะป้องกันไฟจากไฟฟ้า

ช่องจ่ายไฟ Arc Fault Circuit Interrupter (AFCI) เป็นชิ้นส่วนอิเล็กทรอนิกส์ขั้นสูงที่ออกแบบมาเพื่อตรวจจับอาร์คไฟฟ้าที่เป็นอันตราย และตัดการเชื่อมต่อพลังงานเพื่อป้องกันไฟไหม้ที่โครงสร้าง ในขณะที่ GFCI ปกป้องมนุษย์จากการกระแทก AFCI ก็ปกป้องโครงสร้างจากอันตรายที่เกี่ยวข้องกับความร้อนที่เกิดจากสายไฟที่เสียหาย การเชื่อมต่อที่หลวม หรือสายเคเบิลถูกเจาะหลังผนัง

การอาร์คไฟฟ้าเกิดขึ้นเมื่อไฟฟ้ากระโดดข้ามช่องว่างที่ไม่ได้ตั้งใจ ทำให้เกิดความร้อนที่รุนแรง ซึ่งมักจะเกินนั้น 10,000 องศาฟาเรนไฮต์ —ซึ่งสามารถติดไฟฉนวนโดยรอบหรือโครงไม้ได้ง่าย ที่ คณะกรรมการความปลอดภัยสินค้าอุปโภคบริโภค (CPSC) ประมาณการว่าเทคโนโลยี AFCI สามารถป้องกันได้มากกว่า 50% ของเหตุเพลิงไหม้ไฟฟ้าที่เกิดขึ้นในบ้านเรือนในแต่ละปี ช่องจ่ายไฟเหล่านี้ใช้การประมวลผลสัญญาณดิจิตอลเพื่อแยกความแตกต่างระหว่างส่วนโค้ง "ปกติ" (เช่น ประกายไฟเมื่อคุณเปิดสวิตช์ไฟ) และส่วนโค้งที่เป็นอันตราย "ไม่พึงประสงค์" ที่เกิดจากสายไฟหลุดลุ่ย

4. เต้ารับไฟฟ้าแรงสูงและ 20 แอมป์พิเศษ

เต้ารับไฟฟ้าแรงสูง 240 โวลต์และ 20 แอมป์เป็นจุดจ่ายไฟเฉพาะที่ออกแบบมาสำหรับอุปกรณ์ที่ใช้พลังงานมากซึ่งจะทำให้วงจรมาตรฐานโอเวอร์โหลด คุณสามารถแยกแยะเต้ารับ 20 แอมป์ได้ด้วยสล็อต "T" แนวนอนขนาดเล็กที่ฝั่งกลาง ในขณะที่เต้ารับ 240 โวลต์มีขนาดใหญ่กว่ามากและมีรูปแบบง่ามที่เป็นเอกลักษณ์ (มักเป็นวงกลมหรือมีใบมีดทำมุมขนาดใหญ่สามใบ)

ช่องจ่ายเหล่านี้ไม่สามารถใช้แทนกันได้กับอุปกรณ์อิเล็กทรอนิกส์มาตรฐาน ก เต้ารับ 20 แอมป์ โดยทั่วไปจะพบได้ในห้องครัวหรือโรงงานเพื่อจัดการกับเครื่องมือไฟฟ้าและเครื่องปั่นสำหรับงานหนัก ในทางกลับกัน ช่องจ่ายไฟ 240 โวลต์ สงวนไว้สำหรับเครื่องใช้ไฟฟ้าหลัก เช่น เครื่องอบผ้าไฟฟ้า เครื่องดูดควัน และเครื่องปรับอากาศส่วนกลาง เนื่องจากอุปกรณ์เหล่านี้ดึงกระแสไฟฟ้าจำนวนมาก—มักจะอยู่ระหว่างนั้น 30 ถึง 50 แอมป์ - ต้องใช้สายไฟเกจที่หนาขึ้น (โดยทั่วไปคือ 10 เกจหรือ 8 เกจ) เพื่อรองรับโหลดโดยไม่เกิดความร้อนสูงเกินไป

การวิเคราะห์เปรียบเทียบประเภทร้านค้า

เพื่อให้เข้าใจได้ดีขึ้นว่าต้องใช้เต้ารับใดในสถานการณ์เฉพาะ ตารางต่อไปนี้จะเปรียบเทียบคุณลักษณะหลักและการใช้งานทั่วไปของเต้ารับทั้งสี่ประเภทที่กล่าวถึง

เปรียบเทียบเต้ารับไฟฟ้า 4 ประเภทตามแรงดันไฟฟ้า คุณลักษณะด้านความปลอดภัย และตำแหน่ง

ความสำคัญของการออกแบบป้องกันการงัดแงะ (TR)

เทคโนโลยีป้องกันการงัดแงะเป็นคุณลักษณะด้านความปลอดภัยที่ไม่สามารถต่อรองได้ในร้านสมัยใหม่ ซึ่งช่วยลดความเสี่ยงของการเกิดไฟฟ้าช็อตในเด็กได้อย่างมาก ช่องเหล่านี้มีลักษณะเหมือนกับช่องมาตรฐาน แต่มีแผ่นชัตเตอร์แบบสปริง

บานประตูหน้าต่างจะเปิดเฉพาะเมื่อมีการใช้แรงกดเท่ากันกับช่องทั้งสองช่องเท่านั้น ซึ่งจะเกิดขึ้นเมื่อมีการเสียบปลั๊กมาตรฐาน หากเด็กพยายามสอดวัตถุชิ้นเดียว เช่น คลิปหนีบกระดาษ บานประตูหน้าต่างจะยังคงปิดอยู่ ตามข้อมูลจาก สมาคมป้องกันอัคคีภัยแห่งชาติ (NFPA) ประมาณ เด็ก 2,400 คน ต้องทนทุกข์ทรมานจากการถูกกระแทกและไหม้อย่างรุนแรงในแต่ละปีเนื่องจากการสอดสิ่งของเข้าไปในช่องจ่ายไฟ การเปลี่ยนไปใช้ช่องทาง TR อย่างกว้างขวางเป็นวิธีแก้ปัญหาที่มีประสิทธิภาพสูงสุดสำหรับอันตรายที่สามารถป้องกันได้

เมื่อใดควรอัพเกรดร้านค้าในบ้านของคุณ

เจ้าของบ้านควรพิจารณาอัพเกรดปลั๊กไฟของตนหากพบไฟกะพริบ แผ่นปิดหน้าเปลี่ยนสี หรือหากบ้านสร้างขึ้นก่อนกลางทศวรรษ 1970 และยังคงใช้ปลั๊กไฟแบบสองขาที่ไม่มีสายดิน เครื่องใช้ไฟฟ้าและอุปกรณ์อิเล็กทรอนิกส์สมัยใหม่จำเป็นต้องมีการต่อสายดินที่มั่นคงเพื่อปกป้องวงจรภายในที่มีความละเอียดอ่อน

• การเปลี่ยนสี: สีเหลืองหรือเครื่องหมายถ่านบนเต้าเสียบบ่งบอกถึงความร้อนสูงเกินไปภายในและมีความเสี่ยงจากไฟไหม้อย่างมาก
• ปลั๊กหลวม: หากสายไฟหลุดออกจากเต้ารับได้ง่าย หน้าสัมผัสภายในจะชำรุดซึ่งอาจทำให้เกิดประกายไฟได้
• ร้านค้าที่ไม่มีเหตุผล: การเปลี่ยนปลั๊กไฟแบบสองขาด้วย GFCI (มีข้อความว่า "ไม่มีสายดิน") หรือการเดินสายไฟใหม่ทั้งหมดถือเป็นสิ่งสำคัญสำหรับความปลอดภัยของแล็ปท็อปและทีวีสมัยใหม่

คำถามที่พบบ่อย (FAQ)

ฉันสามารถใช้อุปกรณ์ 15 แอมป์กับเต้ารับ 20 แอมป์ได้หรือไม่

ใช่ จะปลอดภัยอย่างยิ่งที่จะเสียบอุปกรณ์ 15 แอมป์มาตรฐานเข้ากับเต้ารับ 20 แอมป์ เนื่องจากอุปกรณ์จะ "ดึง" ปริมาณไฟฟ้าที่ต้องการเท่านั้น อัตรา 20 แอมป์หมายถึง ความจุ ของช่องจ่ายไฟ ไม่ใช่ปริมาณกระแสไฟฟ้าที่จ่ายเข้าไปในอุปกรณ์

ความแตกต่างระหว่าง GFCI และ AFCI คืออะไร?

ความแตกต่างพื้นฐานคือ GFCI ปกป้องผู้คนจากการกระแทก ในขณะที่ AFCI ปกป้องบ้านจากไฟไหม้ GFCI ตรวจจับการรั่วไหลของกระแสลงสู่พื้น ในขณะที่ AFCI ตรวจจับประกายไฟ (ส่วนโค้ง) ของไฟฟ้าที่เป็นอันตราย

ฉันควรทดสอบร้าน GFCI บ่อยแค่ไหน?

ผู้เชี่ยวชาญด้านความปลอดภัยทางไฟฟ้าแนะนำให้ทดสอบเต้ารับ GFCI เดือนละครั้งโดยกดปุ่ม "ทดสอบ" หากปุ่ม "รีเซ็ต" ไม่ปรากฏขึ้น แสดงว่ากลไกความปลอดภัยภายในทำงานล้มเหลว และควรเปลี่ยนเต้ารับทันที

ทำไมบางร้านถึงมีไฟเขียว?

โดยทั่วไปไฟสีเขียวบนเต้ารับ GFCI หรือ AFCI แสดงว่าอุปกรณ์เปิดอยู่และคุณสมบัติการทดสอบตัวเองผ่านไปเรียบร้อยแล้ว หากไฟเปลี่ยนเป็นสีแดงหรือดับ แสดงว่ามีการสะดุดหรืออุปกรณ์ขัดข้อง

สรุป: การลงทุนในความสมบูรณ์ทางไฟฟ้า

การทำความเข้าใจเต้ารับไฟฟ้าทั้ง 4 ประเภทเป็นก้าวแรกในการดูแลรักษาบ้านสมัยใหม่ที่ปลอดภัยและมีประสิทธิภาพ ไม่ว่าจะเป็นการป้องกันแรงกระแทกของ GFCI การป้องกันอัคคีภัยของ AFCI หรือกำลังงานหนักของเต้ารับ 240 โวลต์ แต่ละรายการมีบทบาทเฉพาะและสำคัญ การตรวจสอบให้แน่ใจว่าบ้านของคุณมีฮาร์ดแวร์ที่ถูกต้องสำหรับตำแหน่งที่ถูกต้อง คุณไม่เพียงแต่ปฏิบัติตามรหัสความปลอดภัยเท่านั้น แต่ยังให้สภาพแวดล้อมที่ปลอดภัยสำหรับครอบครัวและอุปกรณ์อิเล็กทรอนิกส์ราคาแพงของคุณอีกด้วย

โปรดจำไว้เสมอว่าในขณะที่การเปลี่ยนแผงปิดหน้าเต้ารับเป็นงาน DIY ง่ายๆ การปรับเปลี่ยนสายไฟจริงหรือการติดตั้งวงจรใหม่ควรทำโดย ช่างไฟฟ้าที่ได้รับใบอนุญาต เพื่อให้แน่ใจว่าเป็นไปตามรหัสอาคารในท้องถิ่นและมาตรฐานความปลอดภัยทั้งหมด
